Hệ thống lọc bụi Cyclone

I. Giới thiệu chung

Cyclone là hệ thống lọc bụi bằng phương pháp ly tâm, hoạt động không dùng vật liệu lọc mà dựa vào lực xoáy và trọng lực để tách bụi ra khỏi không khí. Đây là giải pháp lý tưởng cho các nhà xưởng phát sinh bụi thô, bụi nặng, bụi khô – với chi phí đầu tư thấp, cấu tạo đơn giản và tuổi thọ cao.

II. Cấu tạo hệ thống

- Thân Cyclone hình trụ – hình nón đứng, chịu lực tốt
- Cửa hút khí, bố trí lệch để tạo xoáy ly tâm
- Ống xả khí sạch đặt phía trên thân cyclone
- Phễu thu bụi phía đáy để gom bụi sau khi rơi xuống
- Van quay kín khí hoặc van xả đáy, đảm bảo không thoát bụi ngược
- Quạt ly tâm đặt trước Cyclone (có thể kết hợp lọc nhiều tầng)

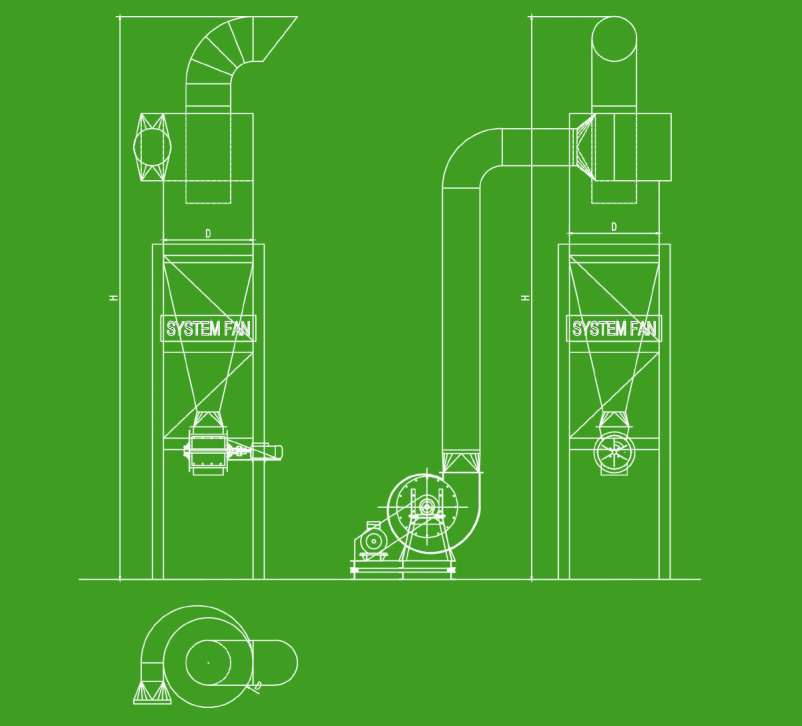

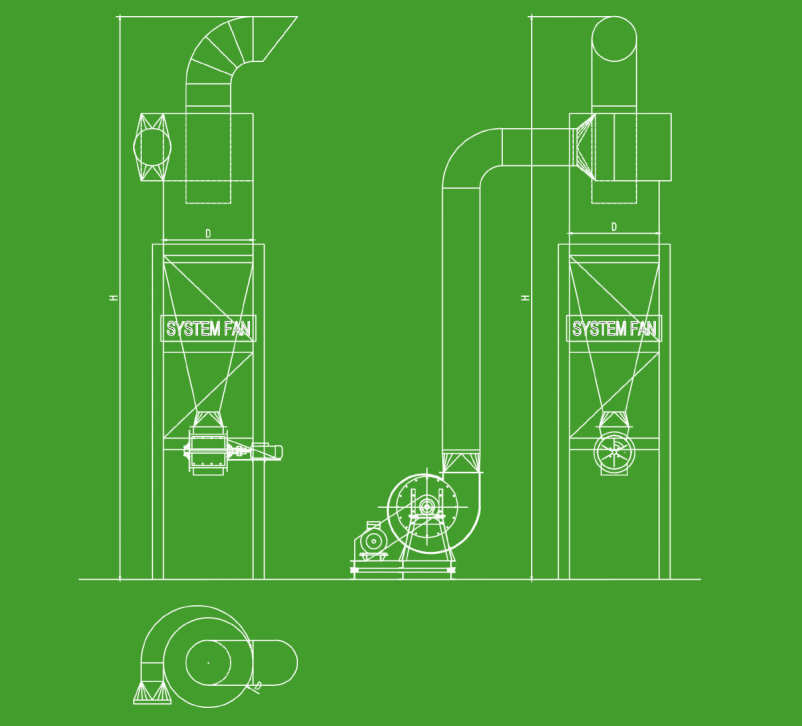

Bản vẽ kỹ thuật hệ thống Cyclone

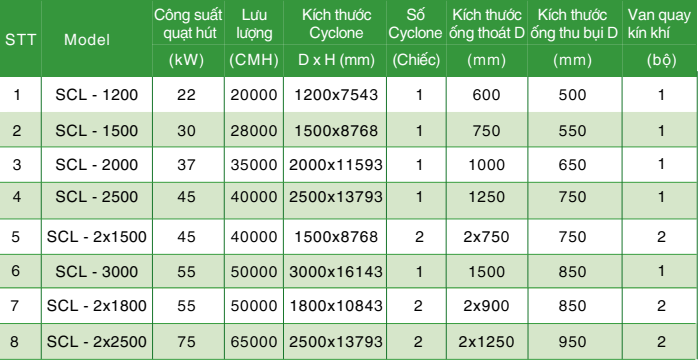

Thông số kỹ thuật hệ thống Cyclone

III. Nguyên lý hoạt động

- Dẫn khí bụi vào hệ thống
Khí chứa bụi được quạt ly tâm hút vào Cyclone theo hướng xoắn ốc nhờ thiết kế cửa vào lệch tâm.
- Tách bụi bằng lực ly tâm
Khi khí xoáy quanh thân cyclone, các hạt bụi nặng sẽ mất động năng và va vào thành ống, sau đó rơi xuống đáy phễu nhờ trọng lực.
- Xả khí sạch ra môi trường
Phần không khí đã được tách bụi tiếp tục đi lên theo trục cyclone và thoát ra ngoài qua ống xả.
- Bụi được gom và xả tự động
Bụi rơi xuống sẽ được xả ra ngoài qua van quay hoặc van xả đáy, hạn chế phát tán bụi thứ cấp.

IV. Ưu điểm nổi bật

- Cấu tạo đơn giản – dễ vận hành – dễ bảo trì
- Không cần túi lọc hay hóa chất, chi phí vận hành thấp
- Xử lý được bụi khô, bụi có trọng lượng lớn
- Chịu được khí có nhiệt độ cao mà không biến dạng
- Hiệu suất lọc 95–98% với bụi kích thước trung bình
- Hoạt động êm ái – ít rung lắc – độ ồn thấp

V. Ứng dụng thực tế

- Xưởng gỗ: bào, cắt, chà nhám
- Nhà máy gạch, bê tông, vật liệu xây dựng
- Ngành giấy – bao bì, thu hồi bụi giấy
- Cơ khí, mài kim loại, thu gom bụi khô
- Ngành luyện kim, đúc, vật liệu nhiệt độ cao

VI. Dự án tiêu biểu đã triển khai

- Nhà máy AMA – Hưng Yên
- Nhà máy BDY
- Nhà máy ELMICH
Các xưởng sản xuất gỗ, vật liệu xây dựng trên toàn quốc
